จะวัดแนวตั้งของเสาเหล็กได้อย่างไร?

เฮ้! ในฐานะซัพพลายเออร์ของ Steel Pole Towers ฉันมักถูกถามเกี่ยวกับวิธีการวัดแนวตั้งของหอคอยเหล่านี้ เป็นสิ่งสำคัญ โดยเฉพาะอย่างยิ่งเมื่อต้องมั่นใจในความปลอดภัยและประสิทธิภาพของระบบส่งกำลัง ในบล็อกนี้ ฉันจะแบ่งปันวิธีการปฏิบัติและเคล็ดลับในการวัดแนวตั้งของเสาเสาเหล็ก

เหตุใดการวัดแนวตั้งจึงมีความสำคัญ

ก่อนอื่น เราจะมาพูดถึงสาเหตุที่การวัดแนวตั้งของหอเสาเหล็กจึงมีความสำคัญมาก หอคอยที่ไม่อยู่ในแนวดิ่งอย่างสมบูรณ์อาจทำให้เกิดปัญหามากมายได้ อาจทำให้เกิดความเครียดที่ไม่สม่ำเสมอต่อโครงสร้าง ซึ่งอาจส่งผลให้เกิดการสึกหรอก่อนวัยอันควร เมื่อเวลาผ่านไป สิ่งนี้อาจทำให้ความสมบูรณ์ของโครงสร้างของหอคอยลดลง ทำให้เกิดความเสี่ยงต่อสายไฟที่รองรับและสภาพแวดล้อมโดยรอบ

นอกจากนี้ ในอุตสาหกรรมพลังงาน ความแม่นยำคือกุญแจสำคัญ หอคอยที่ไม่ใช่แนวตั้งอาจส่งผลต่อการส่งผ่านไฟฟ้าได้ สิ่งเหล่านี้อาจทำให้เกิดการผันผวนในสนามไฟฟ้า ส่งผลให้สูญเสียพลังงาน หรือแม้แต่รบกวนระบบไฟฟ้าอื่นๆ ในบริเวณใกล้เคียง ดังนั้นการวัดแนวตั้งที่แม่นยำจึงเป็นสิ่งจำเป็นสำหรับการรักษาแหล่งจ่ายไฟให้มีเสถียรภาพและเชื่อถือได้

เครื่องมือสำหรับการวัดแนวตั้ง

มีเครื่องมือหลายอย่างที่คุณสามารถใช้เพื่อวัดแนวตั้งของเสาเหล็ก นี่คือบางส่วนที่พบบ่อยที่สุด:

1. กล้องสำรวจ

กล้องสำรวจเป็นเครื่องมือที่มีความแม่นยำซึ่งใช้สำหรับวัดมุมในระนาบแนวนอนและแนวตั้ง เป็นเครื่องมือที่ดีเยี่ยมในการวัดแนวตั้งของหอคอย คุณติดตั้งกล้องสำรวจที่ระยะห่างจากหอคอย ซึ่งโดยปกติจะสูงกว่าหอคอยหลายเท่าเพื่อให้ได้ค่าที่แม่นยำ

เมื่อติดตั้งกล้องสำรวจและปรับระดับแล้ว คุณจะมองเห็นด้านบนและด้านล่างของหอคอย ด้วยการวัดมุมแนวตั้งระหว่างจุดบนและจุดล่าง คุณสามารถคำนวณค่าเบี่ยงเบนจากแนวตั้งได้ วิธีนี้ค่อนข้างแม่นยำ แต่ต้องใช้ทักษะและความรู้บางประการจึงจะใช้งานกล้องสำรวจได้อย่างเหมาะสม

2. เครื่องวัดความเอียง

เครื่องวัดความเอียงหรือที่รู้จักกันในชื่อเครื่องวัดมุมเอียง เป็นเครื่องมือที่ง่ายกว่า สามารถใช้มือถือหรือติดตั้งบนหอคอยได้ เครื่องวัดความเอียงแบบมือถือใช้งานง่าย คุณเพียงแค่วางมันไว้กับหอคอยที่ระดับความสูงต่างๆ และอ่านค่ามุมเอียง

เพื่อการตรวจสอบที่แม่นยำและต่อเนื่องยิ่งขึ้น คุณสามารถใช้เครื่องวัดความเอียงแบบติดตั้งได้ สิ่งเหล่านี้มักจะติดตั้งบนหอคอยในระหว่างการก่อสร้าง และสามารถให้ข้อมูลแบบเรียลไทม์เกี่ยวกับแนวดิ่งของหอคอยได้ มีประโยชน์อย่างยิ่งสำหรับการตรวจสอบในระยะยาว เนื่องจากสามารถตรวจจับการเปลี่ยนแปลงตำแหน่งของหอคอยเมื่อเวลาผ่านไปอย่างค่อยเป็นค่อยไป

3. ระดับเลเซอร์

ระดับเลเซอร์เป็นอีกหนึ่งเครื่องมือที่มีประโยชน์ โดยฉายลำแสงเลเซอร์แนวนอนที่สามารถใช้เป็นเส้นอ้างอิงได้ คุณสามารถวางระดับเลเซอร์ไว้ที่จุดคงที่ใกล้กับทาวเวอร์ จากนั้นวัดระยะห่างจากเส้นเลเซอร์ไปยังทาวเวอร์ที่ความสูงต่างๆ โดยใช้เทปวัด

หากหอคอยอยู่ในแนวตั้ง ระยะทางที่วัดได้ที่ความสูงต่างกันควรจะเท่ากัน การเบี่ยงเบนใดๆ ในระยะทางเหล่านี้บ่งชี้ว่าขาดแนวดิ่ง ระดับเลเซอร์ค่อนข้างใช้งานง่ายและให้ผลลัพธ์ที่รวดเร็วและแม่นยำ

กระบวนการวัดแนวตั้งทีละขั้นตอน

ตอนนี้ มาดูกระบวนการวัดแนวตั้งของเสาเหล็กแบบทีละขั้นตอนโดยใช้กล้องสำรวจเป็นตัวอย่าง:

ขั้นตอนที่ 1: ตั้งค่ากล้องสำรวจ

เลือกสถานที่ที่เหมาะสมในการติดตั้งกล้องสำรวจ ควรอยู่ในระยะห่างที่ปลอดภัยจากหอคอยและบนพื้นผิวที่มั่นคง ตรวจสอบให้แน่ใจว่ากล้องสำรวจถูกปรับระดับโดยใช้ฟองอากาศปรับระดับในตัว จากนั้น ปรับโฟกัสของกล้องโทรทรรศน์เพื่อให้คุณมองเห็นด้านบนและด้านล่างของหอคอยได้ชัดเจน

ขั้นตอนที่ 2: อ่านหนังสือเริ่มต้น

มองด้านล่างของหอคอยผ่านกล้องโทรทรรศน์กล้องสำรวจ กากบาทในกล้องโทรทรรศน์ควรอยู่ในแนวเดียวกับจุดด้านล่างของหอคอยอย่างแม่นยำ บันทึกการอ่านค่ามุมแนวตั้งบนสเกลของกล้องสำรวจ นี่คือจุดอ้างอิงของคุณ

ขั้นตอนที่ 3: มองเห็นยอดหอคอย

ย้ายกล้องโทรทรรศน์เพื่อมองเห็นยอดหอคอย จัดแนวกากบาทให้ตรงกับจุดสูงสุดอีกครั้ง อ่านมุมแนวตั้งที่ตำแหน่งนี้

ขั้นตอนที่ 4: คำนวณค่าเบี่ยงเบน

ลบการอ่านมุมแนวตั้งเริ่มต้น (จากด้านล่างของหอคอย) ออกจากการอ่านมุมแนวตั้งที่ด้านบนของหอคอย ค่าผลลัพธ์แสดงถึงค่าเบี่ยงเบนแนวตั้งของหอคอย จากนั้นคุณสามารถคำนวณระยะทางจริงของการเบี่ยงเบนได้โดยใช้ฟังก์ชันตรีโกณมิติ ขึ้นอยู่กับระยะห่างระหว่างกล้องสำรวจและหอคอย

ปัจจัยที่ส่งผลต่อการวัดแนวดิ่ง

เมื่อทำการวัดแนวตั้งของเสาเหล็ก มีหลายปัจจัยที่อาจส่งผลต่อความแม่นยำในการวัดของคุณ

1. ลม

ลมแรงอาจทำให้หอคอยแกว่งไปมา ทำให้ยากต่อการอ่านค่าที่แม่นยำ ทางที่ดีควรวัดแนวตั้งในวันที่สงบหรือใช้วิธีการที่สามารถชดเชยการเคลื่อนไหวได้ เช่น การอ่านค่าหลายๆ ครั้งในช่วงเวลาหนึ่งแล้วหาค่าเฉลี่ย

2. อุณหภูมิ

การเปลี่ยนแปลงของอุณหภูมิอาจทำให้หอคอยขยายหรือหดตัวได้ ซึ่งอาจส่งผลให้เกิดการเปลี่ยนแปลงรูปร่างและตำแหน่งของหอคอยเล็กน้อย ซึ่งอาจส่งผลต่อการวัดแนวตั้ง หากเป็นไปได้ ให้วัดแนวตั้งที่อุณหภูมิสม่ำเสมอ หรือแก้ไขการอ่านค่าตามค่าสัมประสิทธิ์การขยายตัวหรือการหดตัวที่เกี่ยวข้องกับอุณหภูมิ

3. การชำระบัญชีของมูลนิธิ

เมื่อเวลาผ่านไป รากฐานของหอคอยอาจไม่สม่ำเสมอ นี่อาจทำให้หอคอยเอนได้ สิ่งสำคัญคือต้องตรวจสอบมูลนิธิอย่างสม่ำเสมอเพื่อดูสัญญาณของการตกลง และดำเนินมาตรการแก้ไขหากจำเป็น

เสาเหล็กของเรา

เราเป็นซัพพลายเออร์ชั้นนำของหอคอยเสาเหล็ก- หอคอยของเราได้รับการออกแบบและผลิตด้วยมาตรฐานสูงสุด ทำให้มั่นใจได้ในแนวตั้งที่ยอดเยี่ยมตั้งแต่เริ่มต้น เราใช้เทคนิคการผลิตขั้นสูงและกระบวนการควบคุมคุณภาพเพื่อรับประกันความแม่นยำของผลิตภัณฑ์ของเรา

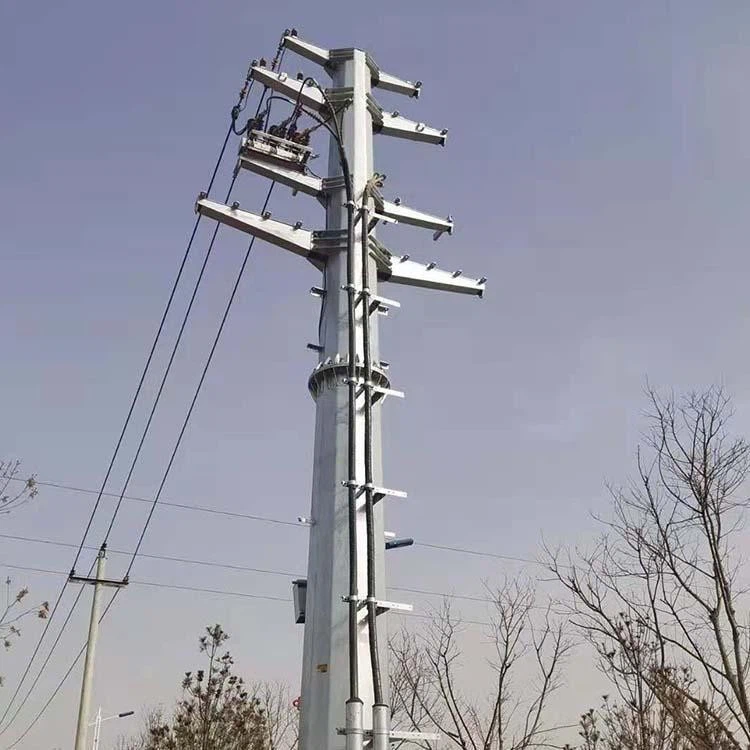

ของเราโมโนโพลทาวเวอร์เป็นตัวเลือกยอดนิยมในหมู่ลูกค้าของเรา มีการออกแบบที่เพรียวบางและทันสมัย ​​พร้อมด้วยความแข็งแรงและความทนทานสูง และหากคุณกำลังมองหาบางสิ่งที่น่าประทับใจจริงๆ ลองดูของเราหอคอยโมโนโพลที่สูงที่สุดซึ่งแสดงให้เห็นถึงความเชี่ยวชาญด้านวิศวกรรมและความมุ่งมั่นต่อคุณภาพของเรา

หากคุณอยู่ในตลาดเสาเหล็ก เรายินดีที่จะพูดคุยกับคุณ ไม่ว่าคุณจะเป็นบริษัทสาธารณูปโภค ผู้รับเหมา หรือวิศวกร เราสามารถจัดหาโซลูชั่นที่เหมาะสมสำหรับความต้องการระบบส่งกำลังของคุณได้ ติดต่อเราเพื่อเริ่มการสนทนาเกี่ยวกับข้อกำหนดโครงการของคุณ และเราจะทำงานร่วมกับคุณเพื่อให้แน่ใจว่าคุณจะได้รับเสาเหล็กที่เหมาะสมที่สุดสำหรับการใช้งานของคุณ
